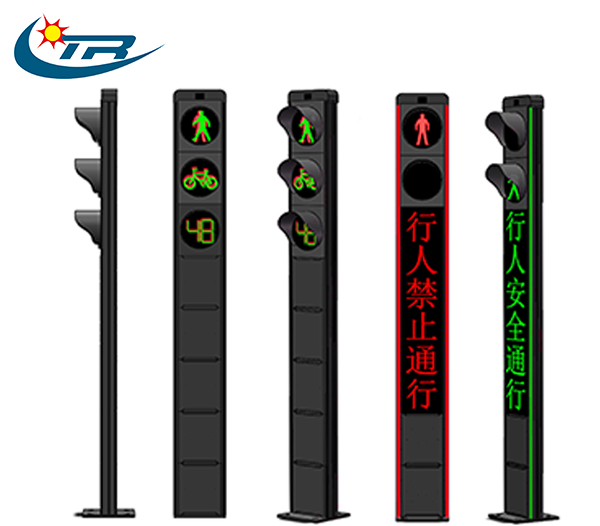

如何调试一体式人行横道信号灯系统

调试一体式人行横道信号灯系统（通常集成机动车灯、人行灯、控制器、检测器等为一体或紧凑结构）需要按“安稳准备→硬件检查→逻辑功能→场景联动→合规验收”的步骤进行。以下是系统化调试指南：

一、调试前准备

1、资料与工具

系统原理图、接线图、控制器说明书、通信协议（如NTCIP/GA/T 527）。

万用表、钳形表、示波器（查信号）、笔记本电脑（配调试软件）、照度计、秒表。

临时警示标志、锥桶。

2、安稳确认

断电操作接线检查；上电前测绝缘电阻（≥10MΩ）。

夜间或低能见度调试需着反光衣，避免盲目横穿。

二、硬件单体调试

1. 供电与接地

测输入电压（AC220V±10%），查防雷器状态。

接地电阻≤4Ω（弱电与强电共地需隔离）。

2. 灯具与显示

遮光目测：红/黄/绿LED亮度均匀，无坏点（人行灯需查“站立/行走”图形）。

用照度计测光强：符合GB 14887（如机动车红≥400cd，人行灯≥200cd）。

3. 检测器（如有）

红外/雷达/视频：放模拟物（如假人）测触发距离与延迟（通常≤0.5s）。

按钮：按下行人呼叫，查控制器计数与反馈音/振动。

三、控制器逻辑调试

1、基础配时

设周期（如60s）、绿信比、黄闪/全红清空时间（人行绿末3–5s闪烁）。

查机动车与人行相位互斥（如人行绿时机动车必红）。

2、控制模式

手动：按钮强制切换。

感应：行人请求后缩短等待。

自适应：接车流检测，验证周期动态调整平滑。

3、故障降级

断检测器线→应转固定配时或黄闪。

主灯故障→人行灯关联红（避免冲突）。

四、系统联动与通信

联网型：用软件读/写状态，查心跳包、故障上报（如灯具电流异常报警）。

语音/显示屏：人行绿灯播“通行”，红灯播“等待”。

相邻路口：协调相位差，避免行人连续等待过长。

五、合规与文档

对照《GB 14887-2011》《GA/T 527》查光强、视角、色度。

填调试记录：配时表、检测结果、异常处置。

移交用户培训：模式切换、常见故障（如灯不亮先查保险/通信）。

六、常见故障速查

人行灯不亮：查控制器人行输出端子、保险、LED模组串线。

按钮无效：测按钮通断、控制器输入点电平。

误感应：调检测器灵敏度或遮避宠物/树叶干扰。

通信断：查RS485终端电阻、IP冲突。
