如何安装一体式人行横道信号灯设备

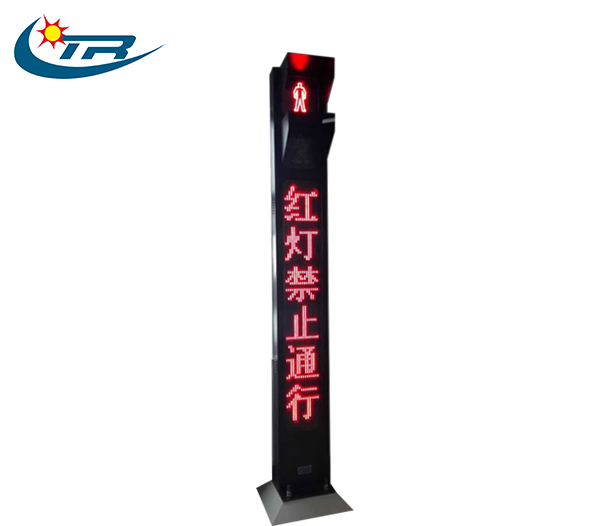

安装一体式人行横道信号灯（通常集成LED显示屏、摄像头、语音提示等功能）需严格遵循交通工程规范与安稳标准。以下是分步骤的安装指南，涵盖前期准备、施工流程、调试与验收，适用于城市道路、校园、社区等场景。

一、前期准备

1. 方案设计与审批

需求确认：根据路口车流量、人流量、道路宽度，确定信号灯类型（如太阳能/市电供电、带摄像头/语音提示等）。

图纸设计：绘制安装位置图（距人行横道1-2米，避免遮挡）、基础尺寸图（混凝土基础规格）、管线走向图（电源线、信号线）。

审批流程：向当地交警部门、市政管理部门提交施工方案，获取《道路施工许可证》及交通组织方案批复。

2. 设备与材料采购

核心设备：一体式信号灯主机（含LED灯盘、控制器、显示屏）、立杆（高度3-4米，材质Q235钢管热镀锌）、基础螺栓（M20-M24）。

辅材：电缆（RVV 3×2.5mm²电源，RVVP 2×1.5mm²信号）、穿线管（PVC或镀锌钢管）、混凝土（C25/C30）、反光膜（杆体粘贴）。

工具：挖掘机、水平仪、电锤、万用表、压线钳、安稳帽、反光背心、施工围挡。

3. 现场勘察与安稳防护

环境检查：确认地下无电缆、燃气管道（联系相关单位确认），避开树木、广告牌遮挡。

交通疏导：设置施工围挡（距作业区5-10米）、警示灯、导向牌，安排专人指挥交通（夜间施工需加设爆闪灯）。

二、施工安装步骤

1. 基础施工

定位放线：按图纸标记立杆位置，确保信号灯面向人行横道，横向偏差≤50mm。

基坑开挖：尺寸约800×800×1200mm（深1.2米，寒冷地区需低于冻土层），基坑底部夯实。

浇筑基础：

放置基础螺栓（外露100mm，螺纹部分用胶带保护），与立杆法兰盘孔位对齐。

浇筑C25混凝土，振捣密实，表面平整，养护3-7天（强度达70%方可安装）。

接地处理：在基坑旁打入1.5米长镀锌角钢（40×40mm）作为接地极，用扁钢与基础螺栓焊接，接地电阻≤4Ω。

2. 立杆安装

吊装准备：检查立杆法兰盘孔位与基础螺栓匹配，杆体垂直度偏差≤3‰。

吊装固定：用吊车缓慢起吊，对准螺栓后下放，临时用螺母固定，用水平仪调整垂直度，然后紧固所有螺母（扭矩≥150N·m）。

杆体防护：杆体底部1.5米范围粘贴红白反光膜，加强夜间警示。

3. 设备安装

主机固定：将一体式信号灯用配套支架固定在立杆横臂（高度2.5-3米，确保行人视线无遮挡），螺栓加弹簧垫圈防松。

摄像头与传感器：若带闯红灯抓拍，调整摄像头角度（覆盖人行横道全宽，俯角15-30°），连接视频线到控制箱。

显示屏调试：检查LED显示屏亮度（白天≥5000cd/㎡，夜间自动调光），确保文字/图标清晰可见。

4. 管线敷设

穿线管预埋：从立杆基础到控制箱（或路灯配电箱）敷设PVC管（Φ32mm），弯曲半径≥6倍管径，接头处用胶水密封。

电缆敷设：

电源线与信号线分管敷设，避免干扰。

接地连接：设备的金属外壳、立杆、基础螺栓均需与接地极可靠连接。

5. 控制系统连接

控制箱安装：若独立设置控制箱，固定在立杆底部或路边。

接线规范：

电源线：L（火线）、N（零线）、PE（地线）对应接入，用万用表检测无短路。

信号线：按设备说明书连接（如RS485、以太网），标识清晰（如“红灯信号”“摄像头数据”）。

太阳能供电（可选）：安装太阳能电池板（朝向正南，倾角=当地纬度+5°），连接控制器与蓄电池（埋地或置于控制箱）。

三、调试与验收

1. 功能调试

灯光测试：手动触发红灯、绿灯、黄闪，检查LED灯盘亮度均匀，无暗区，闪烁频率（50-60次/分钟）符合国标。

语音提示：测试语音音量（白天≥70dB，夜间自动降低），内容清晰（如“红灯亮，请止步”）。

摄像头联调：检查抓拍图像清晰度，触发逻辑（行人闯红灯时自动抓拍），数据上传到管理平台。

2. 安稳检测

接地电阻复测：用接地电阻测试仪检测，确保≤4Ω。

绝缘电阻测试：电缆相间及对地绝缘电阻≥10MΩ（用500V兆欧表）。

结构稳定性：用经纬仪检查立杆垂直度，遇8级风时位移≤100mm。

3. 验收与交付

资料提交：提供产品合格证、检测报告、施工记录、调试报告。

现场验收：交警部门检查安装位置、灯光效果、交通标识配合（如人行横道线、停止线）是否符合《道路交通信号灯设置与安装规范》（GB 14886-2016）。

培训与交接：向管理方讲解设备操作、常见问题处理（如灯不亮、摄像头离线），提供应急联系方式。

四、注意事项

合规性：须遵循《道路交通安稳法》《城市道路工程设计规范》，禁止擅自改动信号灯配时。

施工安稳：施工人员需持证上岗（如电工证、高空作业证），佩戴安稳帽、反光衣，恶劣天气（暴雨、大风）停止作业。

维护预留：基础旁预留检修井（400×400mm），方便后期线缆维护；控制箱门加锁，避免人为破坏。

应急方案：安装期间设置临时信号灯或安排协管员，避免交通瘫痪。

通过以上步骤，可确保一体式人行横道信号灯安稳、有效地投入使用，提升行人过街安稳性与交通管理智能化水平。如有特殊功能（如车路协同、5G联网），需联系设备供应商提供专项技术支持。
